Revisión de los 60.000 kms (IV): Sustitución del filtro de gasoil



En esta ocasión vamos a ver como sustituir el famoso y “barato” filtro de gasoil del Kyron.
La referencia que yo he comprado para esta labor ha sido el WK 829/6 de MAN (marca con la suficiente reputación como para estar tranquilos).



El filtro en el concesionario debe andar sobre los 110€, en tiendas de recambios sobre los 75€, si lo compras en Internet en  Oscaro te cuesta solo 45€. Hay que puntualizar que en este repuesto solo viene el filtro, no viene ningún tipo de sensor adicional.

¡Manos a la obra!

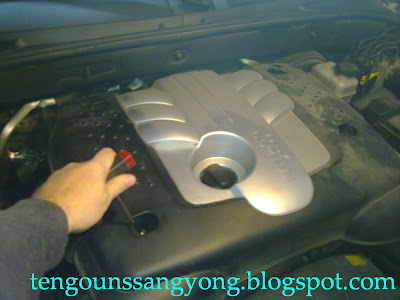

Primero tenemos que retirar la tapa de plástico que cubre el motor del Kyron, para ello únicamente es necesario soltar las 4 tuercas que la sujetan (fácil, fácil):



Una vez retirada, el filtro de gasoil quedará al descubierto (círculo rojo):



Para extraer el filtro tendremos que seguir estos sencillos pasos:

  • Desconectamos los 3 manguitos que van conectados a la parte superior del filtro. Son manguitos por los que circula gasoil así que al soltarlos es normal que caigan…unas gotas J.
    Para soltar estos manguitos es necesario pulsar con el dedo una especie de “botón” que tienen en el lateral:



            Iremos soltando uno a uno y apartándolos un poco.



  • Ahora deberemos extraer el filtro propiamente dicho de su soporte. Realmente lo que retiraremos será el filtro junto con una abrazadera a su alrededor.

Debemos empujar hacia dentro (hacia el filtro) el pequeño saliente redondo indicado con una flecha roja, a la vez que tiramos del filtro hacia arriba:




Nos quedaremos con el filtro a medio extraer ya que por su parte inferior está conectado a un cable:




  • Para soltar el cable retiraremos una especie de alambre que hace efecto “muelle” o algo parecido.Para ello tiraremos de este alambre hacia nosotros:



Este es el muelle-alambre :-)



El cable desconectado quedará así más o menos (se puede apreciar el ligero pringue de gasoil en el fondo de la imagen):


Y…ya tenemos en nuestras manos el filtro de gasoil (somos unos manitas!!!):


Os recuerdo que el filtro está lleno de gasoil así que mucho cuidadito al moverlo, no sea que lo inclinéis demasiado y se salga por los tubos superiores. Para guardar el gasoil que contiene, utilizaremos un tarro de cristal, transparente a ser posible.

Soltaremos la pieza que estaba conectada al cable y que está sujeta a rosca en la base del filtro (creo que es el sensor de agua, pero no estoy seguro). Comenzará a salir el gasoil que contiene y lo iremos vertiendo en el tarro de cristal. Podremos ver si contiene agua (ni una gota en mi caso) y seguiremos preguntándonos (los menos afortunados) ¿porque se enciende el chivato del separador de agua….?

Del filtro nuevo retiramos los tapones rojos y amarillos y los pondremos en el viejo para que no salga ni una gota del poco  gasoil que pueda quedar dentro.



Ahora tenemos que quitarle la abrazadera al filtro viejo, para ello debemos aflojar el tornillo de la foto:



Se trata de un tornillo con cabeza torx (no allen). Yo utilicé la típica llave de vasos de puntas intercambiables:


Como ya hemos comentado una vez retirada la abrazadera-soporte del filtro viejo debemos ponérsela al filtro nuevo, así como el “sensor de agua en la parte inferior”. Debemos tener cuidado y hacer coincidir las marcas del filtro y abrazadera:


Esta vez he susituido la arandela de goma negra que va en la rosca inferior por la que viene en el nuevo filtro.

Volvemos a conectar el conector inferior (valga la redundancia):


Volvemos a encajar el conjunto filtro-abrazadera en el soporte y reconectamos los manguitos de gasoil (aseguraos de oír un clic al conectar cada manguito):



Por último y no menos importante es cebar el filtro, para ello apretaremos varias veces  la perilla de goma hasta que se ponga dura (ejem!). Iremos oyendo como va entrando el gasoil.




(Añadido el 24-05-2013) Video brico sustitución filtro de gasoil:



La prueba de fuego: poned el coche en marcha!!!!

Si se para…tranquilidad, no pasa nada!!! (esperemos). El filtro de gasoil no estará bien cebado, volvéis a apretar varias veces la pera de goma.

Probad de nuevo, seguro que esta vez arranca y ya no se para.

Pues nada, este es el brico del filtro de gasoil. Espero que os animéis a cambiarlo vosotros mismos…nadie lo va a hacer con tanto mimo y tan barato.

viernes, 11 de diciembre de 2009

Revisión de los 60.000 kms (III): Sustitución del filtro de aire (brico)


En esta ocasión continuamos con un brico bien facilito, en menos de 5 minutos se puede sustituir el filtro de aire del motor.

El filtro lo compré por Internet en la siguiente página, está en alemán pero más o menos te puedes guiar:

Aquí todos los recambios que tienen para el Kyron:


La última vez que intenté comprarlo por la zona donde vivo fue imposible encontrarlo, en la tienda de recambios de toda la vida, después de consultar varios catálogos y una llamada de teléfono me remitieron a “Recambios Originales”. Esto fue hace un par de años aproximadamente. Total que fui a la SsangYong y me clavaron 81 € del ala por el filtro de aire y el filtro de polen (a ver si encuentro la factura). En la página que os he indicado por 33 euros más gastos de envío los podéis tener. El filtro de polen también está en Oscaro , creo recordar que el de aire no lo tienen. Tened esto en cuenta a la hora de comprar los recambios.

 ¡Manos a la obra¡

El filtro de aire del motor se encuentra dentro de esta caja que está situada a la izquierda según miras el motor. Para abrir la caja es necesario soltar los 4 tornillos marcados en rojo. Comentaros que los tornillos no salen del todo, es decir, una vez flojos se quedan dentro de la rosca lo cual nos facilita la labor…


Para facilitar el movimiento  de retirar la tapa se puede aflojar un poco la abrazadera que sujeta el tubo de entrada de aire:


 Una vez aflojados los tronillos y la abrazadera retiramos la tapa hacia arriba, es un movimiento un poco forzado ya que la tapa permanece unida al tubo negro de entrada de aire al motor. Con un poco de habilidad podemos dejar una abertura suficiente para retirar el filtro viejo:




Retiramos el filtro viejo:



Que estaba así de sucio después de 15.000 kms:


 De la misma manera introducimos el filtro nuevo encajándolo perfectamente de manera que cuando pongamos la tapa no lo pellizquemos y cierre perfectamente:


 Ya solo queda volver a poner la tapa y apretar los tornillos que la sujetan. Volvemos apretar la abrazadera teniendo cuidado de que el tubo quede bien encajado.



Aquí os dejo el vídeo completo de como sustituir el filtro de aire (añadido en Enero 2.013):




Ya veis en 5 minutillos filtro de aire nuevo!!!!

Continúo preparado más bricos, a ver si puedo incluir en el blog el del filtro de gasoil que a priori parecía complicado y nada más lejos de la realidad.

Un saludo,

DANI

Revisión de los 60.000 kms (II): Cambio de aceite y filtro de aceite (brico)


En este brico vamos a ver como cambiar el aceite motor del coche. Yo he utilizado Repsol Elite Competición 5-40 que es el que recomienda Repsol para este coche en su página Web y que cumple con lo exigido por el fabricante, en concreto la norma MB 229.31.  Os dejo el link de los aceites recomendado por Repsol para el Kyron.

Sobre precios comentaros que primero miré en Norauto y cada lata valía más de 37 €, en Eroski algo más de 33 € por lata.

Para poder acceder cómodamente a los bajos del coche, tanto para cambiar el aceite de los diferenciales como al tapón de vaciado del Carter, etc es necesario elevar el coche. Yo opté por acercarme hasta un centro de “bricolaje del automóvil” donde puedes alquilar un box con herramientas y un elevador. Para los que son de la zona comentarles que en Portugalete (Vizcaya) se encuentra HTMBoxes donde disponen de varios elevadores, todo tipo de herramientas, etc. Aquí os dejo el link a su página Web: HTMBoxes.

Por el resto de España hay centros del estilo: Car and You


¡Nos ponemos manos a la obra!

Antes de elevar el coche es conveniente quitar el tapón por donde rellenamos el aceite así como la varilla de manera que pueda entrar aire y el aceite salga con más facilidad por el tapón de vaciado.

Una vez elevado el coche tenemos que localizar el tapón de vaciado del aceite motor, que es el siguiente:



Antes de aflojarlo es conveniente situar justo debajo el extractor de aceites (por llamarlo de laguna manera) de manera que si gotea algo no caiga al suelo, he encontrado una foto para que os hagáis una idea de cómo es:



Aflojáis poco a poco el tornillo hasta que comience a salir el aceite. Cuidado porque el chorro de aceite puede estar muy caliente!!!



Dejaremos que caiga el aceite durante unos minutos hasta que deje de gotear, de esta manera nos aseguraremos de que no queda aceite “viejo” dentro del motor.

A continuación pondremos de nuevo el tornillo de vaciado, pero antes es recomendable sustituir la arandela que lleva por otra nueva, así nos evitaremos futuras pérdidas de aceite. Hay gente que añade en la rosca del tornillo unas gotas de sellador-fijador  para hacer más consistente si cabe, el cierre. Yo nunca lo he utilizado y no he tenido ningún tipo de problema.

Ahora ya podemos volver a bajar el coche para poder trabajar en el motor (antes de bajar el elevador aseguraros de que habéis retirado el recogedor de aceites, etc)

Vamos a ver como sustituir el filtro de aceite. Por cierto la referencia del mismo para Kyron 2.0 es:



En primer lugar tenemos que retirar la tapa de plástico que cubre el motor y que está sujeta por cuatro tuercas, de este paso no tengo foto pero es realmente sencillo ;-)

Una vez retirado este protector de plástico el motor del Kyron tiene el siguiente aspecto:



El círculo rojo indica donde está la tapa del filtro de aceite. Para retirar esta tapa yo he utilizado un llave de “carraca” con un vaso específico para filtros:



Aflojamos la tapa con la llave hasta que podamos hacerlo con la mano. Una vez suelta tiraremos hacia arriba y junto con la tapa saldrá el cartucho filtrante:



El cartucho tendrá algo de aceite pero no debería ni si quiera gotear ya que al estar en una posición elevada todo el aceite ha ido cayendo a la zona baja del motor (y ya lo hemos vaciado).

Aquí podemos ver el conjunto “tapa-filtro”:



Ahora debemos retirar el filtro viejo y poner el  nuevo en la tapa. El filtro, en uno de sus extremos (en el hueco central) tiene una especie de muesca que encaja en la tapa del filtro.

Muesca el filtro:


Muesca de la tapa (no se ve muy bien):




Si os fijáis en la rosca de la tapa existe una junta de goma. Esta junta debe ser sustituida para evitar fugas de aceite. En la caja del filtro nuevo viene la junta que debemos poner:




Ojo! En la caja del recambio del filtro también viene una arandela para el tornillo de vaciado del carter, pero es demasiado grande y no vale para nuestros coches.


Una vez puesta la junta de goma y encajado el nuevo cartucho filtrante nos quedará algo así:



Lo volvemos a poner en el motor y enroscamos a mano todo lo fuerte (muy fuerte) que podamos y si acaso un poco (muy poco!) con la llave.

(Añadido el 24-05-2013) Video brico sustitución filtro de aceite:


Ahora ya podemos comenzar a echar el nuevo aceite en el motor:


Recordad que son más de 5 litros por lo que son necesarias dos latas de aceite. La primera lata “se la traga” sin pestañear. La segunda lata id echándola con más cuidado y mirando la varilla para no pasaros de nivel.

En mi caso de la segunda lata eché dos litros, así que en total entraron 7 litros:



Tendré que mirar el nivel de nuevo, ya que el filtro se llenará de aceite y el nivel bajará algo, pero basándome en otros cambios, el total suele andar sobre los 7,5 litros. Así que cuando en los talleres nos cobran los 10 litros muy mal hecho por su parte, a no ser que nos devuelvan la lata de aceite con lo que ha sobrado.

En los días siguientes es conveniente echar un vistazo tanto al tapón de vaciado como al del filtro para ver que no tenemos ninguna fuga de aceite. Por otra parte y como ya os he comentado es necesario revisar el nivel una vez que hayamos circulado con el coche ya que el filtro de aceite “absorberá” algo de aceite y puede que baje algo.

Los 2.5 litros que suelen sobrar los utilizo para ir rellenando a lo largo de los siguientes 15.000 kms (hasta la siguiente revisión) y por experiencia se que voy a tener que echar casi  todo.

¡Bueno pues ya está cambiado el aceite! En el próximo brico veremos como cambiar el aceite de los diferenciales y la caja transfer (ya tengo las fotos!!!)

Un saludo.

DANI

lunes, 2 de noviembre de 2009

Brico Rexton: Cambiar las manetas de las intermitencias

Nuestro amigo Estrema nos deleita con un grandisimo "brico" para el tambiçen grandisimo Rexton. Podeis verlo en su web o a continuacion:

COMO CAMBIAR LAS MANETAS DE INTERMITENCIAS

Bueno vamos a realizar un cambio de manetas a bajo coste jajaja ya que no lo llevaremos a un taller y no nos cobraran 2 horas de mano de obra,ok

1ºPASO
comprar las manetas para cambiarlas jajaja

Foto0079.jpg volante picture by ESTREMA

2ºPASO
Quitar un polo de la batería,el motivo dejar sin corriente al airbag y que no os estalle en la cara,dejar desconectado mas de un minuto,lo quitáis os tomáis una cervecita y luego al tema.
3ºPASO
En los laterales del volante tienen unas tapaderas circulares,quitarlas y encontrareis uno tornillo a cada lado que quitareis con una llave de tubo del numero 10.

Foto0077copia.jpg tor picture by ESTREMA

Foto0078.jpg uj picture by ESTREMA

4ºPASO
Quitamos el airbag suavemente,en el esta conectado dos cables,el del abs y el que conecta el airbag

Foto0080.jpg frg picture by ESTREMA

5ºPASO
El del abs se quita con un clip

81abs.jpg fgte picture by ESTREMA

Foto0082.jpg picture by ESTREMA

6ºPASO
el del airbag tenemos que levantar esta pletina negra primero sacándola hacia arriba

81pletina.jpg bgb picture by ESTREMA

7ºPASO
luego nos ayudamos con un destornillador y sacamos la pletina amarilla

81pletinayamarillo.jpg erg picture by ESTREMA

8ºPASO
una vez quitada jalamos toda la pieza y la despegamos del airbag

Foto0084.jpg picture by ESTREMA

Foto0085.jpg picture by ESTREMA

Foto0083.jpg picture by ESTREMA

9ºPASO
Ahora quitamos la tuerca que aguanta el volante con una llave de tubo del 22,recordad que las ruedas deben estar rectas para luego poder poner el volante en su posición.
golpeamos el volante por detras bordeandolo para no cargarnos la piña,jalamos

Foto0086-1.jpg picture by ESTREMA

10ºPASO
ahora quitamos los tornillos que  tenemos debajo de la piña ,nos agachamos y miramos debajo tiene 3 tornillos solo vemos 2 uno esta en el interior,cuidado con romperlo

90torni.jpg picture by ESTREMA

11ºPASO
para quitar el del interior, debemos quitar la parte de abajo del salpicadero

94tor.jpg picture by ESTREMA

12ºPASO
quitamos este tornillo en la parte inferior derecha

93jalo.jpg picture by ESTREMA

13ºPASO
en el lateral donde están los fusibles,quitamos la tapa de los fusibles y luego jalamos dirección a la puerta del embellecedor que va unido por grapas y luego para afuera como se ve en la foto,ahi encontramas los tornillos y las turcas las quitamos y jalamos del salpicadero para abajo que esta unido también por grapas y quitamos el 3 tornillo.

87arriba.jpg picture by ESTREMA

14ºPASO
jalamos para arriba ya que también este tiene grapas

Foto0091.jpg picture by ESTREMA

92jjj.jpg picture by ESTREMA

15ºPASO
y luego quitamos el de abajo con cuidado ya que tenemos que esquivar la maneta de posición del volante y quitamos también el mazo girador de los cables ,disco amarillo y negro

95tor.jpg picture by ESTREMA

16ºPASO
el disco se quita quitando estos 4 tornillos

95lat.jpg picture by ESTREMA

17ºPASO
luego quitamos las manetas quitando estos tres tornillos,y la colocamos en su lugar.
YA ESTA MONTADO
ahora solo tenemos que seguir los pasos en orden contrario y lo tendremos ya instalado
Foto0097.jpg picture by ESTREMA

Foto0098.jpg picture by ESTREMA

Foto0099.jpg picture by ESTREMA

OK
