BRICO: Cambio pastillas de freno - RODIUS

Hola de nuevo.

En esta ocasión os traigo un interesante BRICO sobre como sustituir las pastillas de freno delanteras de un SsangYong Rodius, por cortesía de Carlos, un lector del blog.

El material que vamos a utilizar, de izquierda a derecha:

  • Un gato hidráulico para levantar el coche (el Rodius pesa lo suyo!)
  • Una llave para aflojar los tornillos de la rueda.
  • Una llave para aflojar el tornillo de la pinza de freno.
  • Unas sargentas.
  • Un mártir de madera.
  • Las pastillas de freno nuevas ;-)



Los pasos a realizar son muy similares para todos los coches:

  • Nos situamos en una superficie lisa, llana y dura. Situamos el gato debajo del coche en las marcas   específicas que tiene en la parte inferior (mirar en el manual del coche). Comenzamos a subir el gato hasta que notemos que comienza a levantar el coche:


  • Con la rueda del coche todavía en el suelo quitamos el tapacubos y aflojamos los tornillos de la rueda (pueden estar durísimos, así que ánimo):

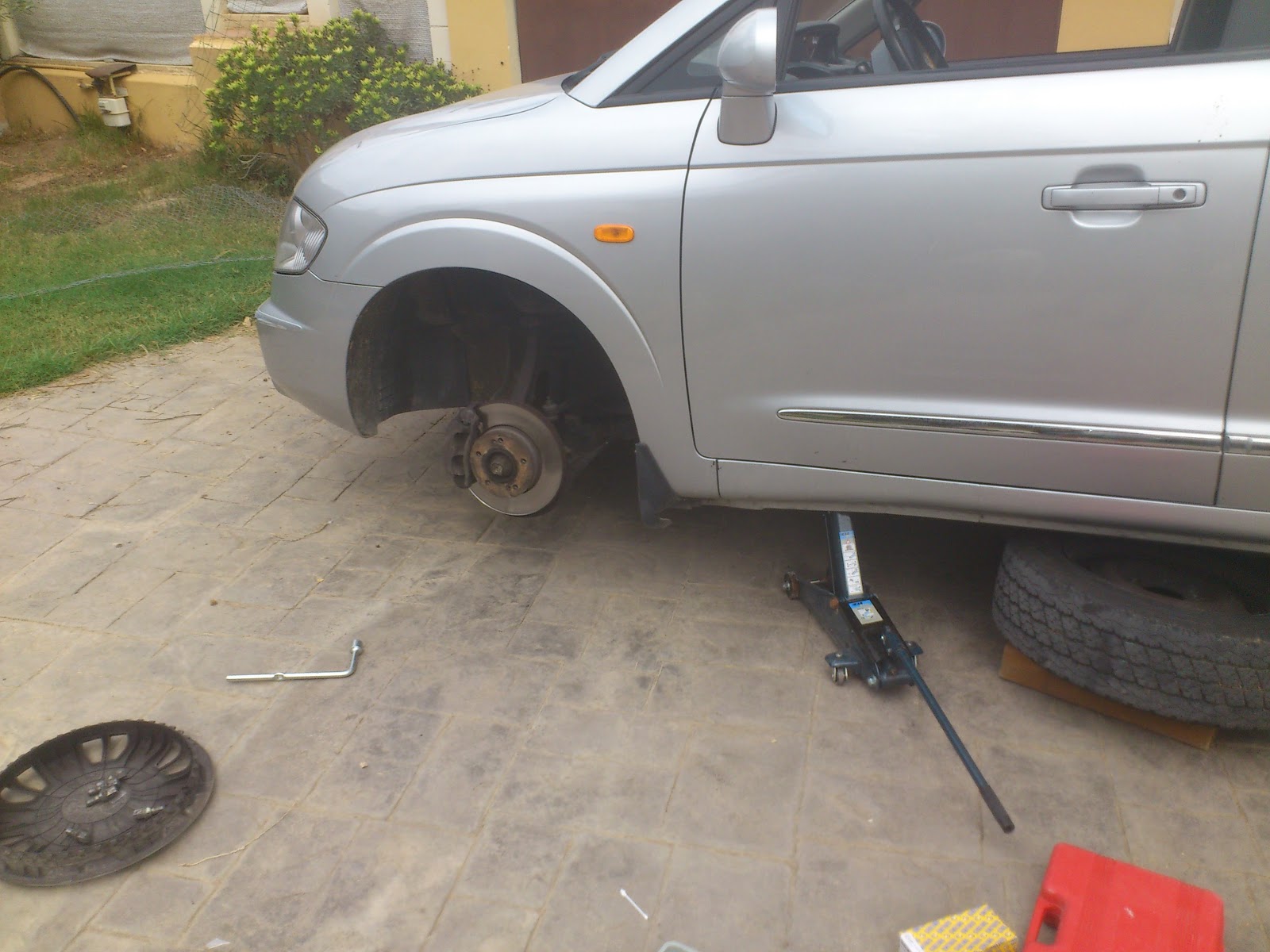

  • Subimos el coche hasta que la rueda quede en el aire. Aflojamos los tornillos y los retiramos. Ya podemos quitar la rueda:


  • Esto es lo que veremos una vez retirada la rueda: la pinza de freno, el disco...etc.


  • Para poder llegar a las pastillas debemos levantar la pinza de freno, para ello debemos aflojar el tornillo inferior:














  • Podemos, como en este caso, utilizar una llave de vaso para aflojar el tornillo:


  • Aquí podéis ver como queda el tornillo aflojado. Ya solo nos queda retirarlo y levantar la pinza.



  • Aquí podéis ver la pinza levantada. Se ve el disco ventilado en medio y las dos pastillas de freno a los lados:
  • Sacaremos las pastillas viejas tirando de ellas. En principio deberían estar flojas, aunque es posible que haya que "jugar" un poco con ellas para poder sacarlas. Aquí podéis ver la diferencia de desgaste entre una pastilla nueva, a la izquierda de la imagen y una desgastada a la derecha.

  • Sacando la segunda pastilla:

  • Así es como quedarían las dos pastillas nuevas puestas en su soporte. Ahora hay que volver a poner la pinza en su sitio. Si la intentamos bajar veremos que los pistones sobresalen y pegan en las pastillas haciendo imposible poder cerrar la pinza. Esto es debido a que el líquido de frenos que hay en el circuito las ha empujado hacia afuera.



  •  Para poder empujar los pistones se puede utilizar un taco de madera y un par de sargentas. El taco de madera se utiliza para proteger la cabeza de los pistones y no marcarlas, doblarlas,...etc. Según vamos apretando las sargentas veremos como los pistones se van hundiendo poco a poco. Este proceso hay que llevarlo a cabo con cierto cuidado haciendo que los dos pistones se vayan hundiendo por igual:



  • Antes de realizar este proceso con los pistones es conveniente abrir el recipiente del líquido de frenos ya que el nivel del mismo subirá y así podrá desalojar la presión y podremos trabajar con menos esfuerzo:


  • Una vez que hemos empujado los pistones hacia adentro, retiraremos las sargentas y el taco de madera y podemos bajar la pinza a su lugar original. Veremos que la parte inferior choca contra el agujero del tornillo:




  • Simplemente es necesario empujar el soporte del tornillo (tiene una especie de fuelle de goma) y automáticamente la pinza terminará de caer hasta su posición final:




  • En esta imagen podemos ver como queda la pinza una vez que la hemos bajado del todo. Solo restaría volver a poner el tornillo que hemos retirado al principio:



  • Lo apretaremos de nuevo con la llave de vaso:



  • Solo nos quedaría volver a poner la rueda y apretar los tornillos sin hacer mucha fuerza. Depues bajaríamos el coche del todo y terminaríamos de apretar los tornillos de la rueda:


 Como podéis ver cambiar las pastillas del coche es una labor realmente sencilla y que nos saldrá bastante económica, solo el precio de las pastillas nuevas.

Si tienes un Kyron quizás te interesen: Brico: Cambio pastillas de freno y Brico: Cambio pastillas de freno traseras

 Desde aquí mil gracias a Carlos por las fotos y la dedicación a su Rodius.
